ASTM A240 321 سوراخ شدہ SS شیٹ

سٹینلیس سٹیل کی پروسیسنگ مینوفیکچرنگ میں 18 سال سے زیادہ کے تجربے کے ساتھ، GNEE سٹینلیس سٹیل نے دنیا بھر کے 60 سے زیادہ ممالک اور خطوں میں مصنوعات برآمد کی ہیں، جو توانائی، پیٹرو کیمیکل اور اعلی درجہ حرارت کی صنعت کے شعبوں میں مجموعی طور پر 100 منصوبوں کی خدمت کر رہے ہیں۔ ہم جو قسم 321 سٹینلیس سٹیل کی سوراخ شدہ چادریں فراہم کرتے ہیں وہ ASTM A240 بیس میٹریل تصریح اور سوراخ شدہ پلیٹوں کے لیے ISO 10630 صنعتی معیار کی سختی سے تعمیل کرتے ہوئے فراہم کی جاتی ہیں، جو انہیں بنیادی صنعتی آپریٹنگ حالات جیسے کہ اعلی-درجہ حرارت والے پاور اسٹیشن، پیٹرو کیمیکل اور فلو گیس ٹریٹمنٹ، کے لیے انتہائی موزوں بناتی ہیں۔





ہم SS 321 سوراخ شدہ شیٹس کے لیے مکمل-تخصیص حسب ضرورت فراہم کرتے ہیں، جس کی موٹائی کی حد 0.3–12.5mm اور معیاری شیٹ سائز 1000×2000mm سے لے کر 1500×6000mm تک ہے۔ ہماری صلاحیتیں φ0.5–100mm کے سوراخ قطر کی حد کے ساتھ گول، مربع، مسدس، اور سلاٹڈ سوراخ سمیت مختلف سوراخوں کے نمونوں کا احاطہ کرتی ہیں۔ اعلی درجے کی CNC پنچنگ ٹیکنالوجی کا استعمال کرتے ہوئے، ہم ±0.1mm کے اندر سوراخ کے قطر کی رواداری کو کنٹرول کرتے ہیں۔ کھلے علاقے کا فیصد 10% سے 60% تک ہے، جو مخصوص وینٹیلیشن اور بوجھ برداشت کرنے کی ضروریات کو پورا کرنے کے لیے اپنی مرضی کے مطابق-انجینئر کیا جا سکتا ہے۔ مزید برآں، شیٹ کی چپٹی کو 1.0mm/m سے کم یا اس کے برابر پر برقرار رکھا جاتا ہے، سوراخ کا مرکز-سے{21}}سینٹر پچ کا انحراف ±0.1mm سے کم یا اس کے برابر ہے، اور کنارے کی اونچائی کو 0.02mm کے اندر سختی سے کنٹرول کیا جاتا ہے۔



اس کے علاوہ، ہم گہری- پروسیسنگ کی خدمات پیش کرتے ہیں جیسے رولنگ، موڑنے، اور ویلڈنگ۔ معیاری تصریحات کے لیے اسٹاک 7 دنوں کے اندر تیز ترسیل کی ضمانت دینے کے لیے آسانی سے دستیاب ہے، جبکہ اپنی مرضی کے آرڈرز صرف 15-20 دنوں میں ڈیلیور کیے جا سکتے ہیں۔ بڑے پیمانے پر پیداوار سے پہلے، ہم منظوری کے لیے CAD ڈرائنگ فراہم کرتے ہیں تاکہ سوراخ شدہ زونز اور مارجن کے سائز کو واضح طور پر ظاہر کیا جا سکے۔

حسب ضرورت کے لیے CAD ڈرائنگ اپ لوڈ کریں۔



قسم 321 سٹینلیس سٹیل سوراخ شدہ شیٹ بمقابلہ. 304
ٹائپ 321 (UNS S32100) ایک ٹائٹینیم-مستحکم آسٹینیٹک سٹینلیس سٹیل ہے جس میں 17.0–19.0% کرومیم اور 9.0–12.0% نکل ہے، جس میں ٹائٹینیم کا اضافہ کاربن اور نائٹروجن کے کل مواد سے 5 گنا سے کم نہیں ہے۔ یہ 425–815 ڈگری کے حساس درجہ حرارت کی حد کے اندر مستحکم ٹائٹینیم کاربائیڈ کی ترجیحی تشکیل کی اجازت دیتا ہے، بنیادی طور پر اناج کی حدود پر کرومیم کاربائیڈز کی بارش کو دباتا ہے۔ اس کا طویل مدتی مسلسل سروس کا درجہ حرارت 870 ڈگری تک پہنچ سکتا ہے، اور 600 ڈگری پر اس کی رینگنے کی طاقت میں ٹائپ 304 کے مقابلے میں 22 فیصد سے زیادہ اضافہ ہوتا ہے۔ یہ تھرمل سائیکلنگ کے حالات میں بہترین ساختی استحکام کو برقرار رکھتا ہے جس میں بار بار اسٹارٹ اپ اور شٹ ڈاؤن شامل ہوتا ہے، سروس لائف کو 40٪ فی معیاری کے مقابلے میں بڑھاتا ہے۔



ASTM A240 TP321 سوراخ شدہ سٹینلیس سٹیل شیٹ کی تفصیلات

آئٹم	تفصیلات
پروڈکٹ کا نام	ASTM A240 321 سوراخ شدہ سٹینلیس سٹیل شیٹ
میٹریل گریڈ	AISI 321/UNS S32100
موٹائی کی حد	0.3 ملی میٹر - 12.0 ملی میٹر
چوڑائی کی حد	1000 ملی میٹر، 1219 ملی میٹر، 1250 ملی میٹر، 1500 ملی میٹر
لمبائی کی حد	2000 ملی میٹر، 2438 ملی میٹر، 3000 ملی میٹر، 6000 ملی میٹر یا اپنی مرضی کے مطابق
سوراخ قطر	0.5 ملی میٹر - 100 ملی میٹر
سوراخ کی شکل	گول، مربع، سلاٹڈ، ہیکساگونل، آرائشی
سوراخ پیٹرن	60 ڈگری لڑکھڑا ہوا، 45 ڈگری لڑکھڑا ہوا، سیدھی لکیر
اوپن ایریا	5% – 75%
سطح ختم	2 بی، بی اے، نمبر 1، نمبر 4، ایچ ایل، آئینہ
مینوفیکچرنگ کا عمل	CNC چھدرن، لیزر کٹنگ
کنارے کی حالت	مل ایج (ME)، سلٹ ایج (SE)
مقناطیسی پراپرٹی	غیر-مقناطیسی (انیلڈ حالت)
ترسیل کی حالت	کولڈ رولڈ / ہاٹ رولڈ
سرٹیفکیٹ	EN 10204 3.1، MTC
معائنہ	PMI، SGS، BV، TUV دستیاب ہے۔
ڈیلیوری کا وقت	7-15 دن



کیمیائی ساخت (بڑے پیمانے پر وزن %)

عنصر	کاربن (C)	مینگنیز (Mn)	سلکان (Si)	فاسفورس (P)	سلفر (S)	کرومیم (کروڑ)	نکل (نی)	ٹائٹینیم (Ti)
قدر	0.08 زیادہ سے زیادہ	2.00 زیادہ سے زیادہ	0.75 زیادہ سے زیادہ	0.045 زیادہ سے زیادہ	0.030 زیادہ سے زیادہ	17.0 – 19.0	9.0 – 12.0	5×(C+N)5×(C+N) منٹ / 0.70 زیادہ سے زیادہ



مکینیکل پراپرٹیز (بنیادی مواد)

جائیداد	میٹرک ویلیو	امپیریل ویلیو
تناؤ کی طاقت (منٹ)	515 ایم پی اے	75 ksi
پیداوار کی طاقت (0.2% آفسیٹ، منٹ)	205 ایم پی اے	30 ksi
لمبائی (50 ملی میٹر، منٹ میں)	40%	40%
سختی (زیادہ سے زیادہ)	217 ایچ بی ڈبلیو / 95 ایچ آر بی	217 ایچ بی ڈبلیو / 95 ایچ آر بی

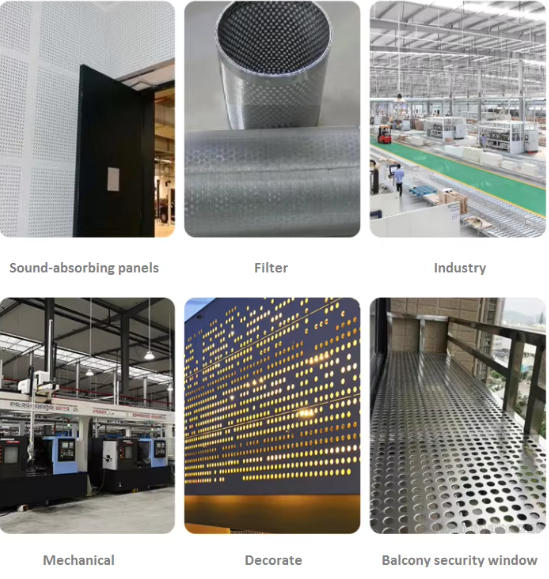

قسم 321 سٹینلیس سٹیل سوراخ شدہ شیٹ ہول سائز ایپلی کیشنز (صرف حوالہ کے لیے)

سوراخ قطر کی حد (ملی میٹر)	تجویز کردہ شیٹ کی موٹائی (ملی میٹر)	عام سوراخ کرنے کا پیٹرن	عام ایپلی کیشنز (ہائی-درجہ حرارت فوکس)
0.5 - 2.0 (مائکرو ہولز)	0.5 – 1.5	60 ڈگری لڑکھڑا ہوا / گھنے پیٹرن	صحت سے متعلق کیمیکل فلٹریشن، کیٹالسٹ سپورٹ اسکرینز، لیبارٹری ہائی-درجہ حرارت کی چھلنی، الیکٹرانک آلات گرمی کی کھپت کی ڈھالیں
2.0 - 5.0 (میڈیم ہولز)	1.0 – 3.0	60 ڈگری لڑکھڑا گیا۔	آٹوموٹیو ایگزاسٹ سائلنسر، ہائی-درجہ حرارت والے مفلر لائنر، کیمیکل سینٹری فیوج ٹوکریاں، کھانے کی خشک کرنے والی ٹرے
5.0 - 12.0 (معیاری سوراخ)	1.5 – 5.0	60 ڈگری لڑکھڑا ہوا / سیدھا پیٹرن	ہیٹ ایکسچینجر گارڈز، بوائلر وینٹیلیشن پینلز، فلو گیس ڈیسلفرائزیشن کے اجزاء، پیٹرولیم کریکنگ آلات کے فلٹرز
12.0 - 25.0 (بڑے سوراخ)	2.0 – 6.0	60 ڈگری لڑکھڑا ہوا / مربع سوراخ	ہیٹ ٹریٹمنٹ فرنس ٹوکریاں، صنعتی اوون پارٹیشنز، انجن ہیٹ شیلڈز، انسینریٹر وینٹیلیشن گرلز
25.0 سے اوپر (ہیوی-ڈیوٹی ہولز)	3.0 – 10.0	اپنی مرضی کے مطابق لے آؤٹ / سلاٹڈ ہولز	ہائی-درجہ حرارت کی کان کنی کی اسکرینیں، پیٹرو کیمیکل ٹاور کے اندرونی حصے، ہیوی-ڈیوٹی حفاظتی گارڈز اور سپورٹ گرڈ





سوراخ شدہ شیٹ کے کھلے علاقے کا حساب کیسے لگائیں؟

دیکھلا علاقہ (%)سوراخ شدہ دھاتی شیٹ کی ہوا کے بہاؤ، روشنی کی ترسیل، یا فلٹریشن کی کارکردگی کا تعین کرتا ہے۔ سب سے عام استعمال کے لیے60 ڈگری لڑکھڑا ہوا گول ہول پیٹرنکھلے علاقے کا حساب درج ذیل فارمولے سے کیا جا سکتا ہے:

کہاں:

D= سوراخ کا قطر (ملی میٹر)

P= پچ / مرکز-سے-سینٹر کا فاصلہ سوراخ کے درمیان (ملی میٹر)

مثال کے حساب سے

اگر:

سوراخ قطر (D)=5 ملی میٹر

پچ (P)=8 ملی میٹر

پھر:

نتیجہ: سوراخ شدہ شیٹ کا کھلا رقبہ تقریباً 35.4% ہے۔

ہم 321 سٹینلیس سٹیل پرفوریٹڈ شیٹس کی فزیکل خصوصیات کو سمجھتے ہیں-اور ہم آپ کے پروجیکٹ کی ضروریات کو اور بھی بہتر سمجھتے ہیں۔ ایک مفت کھلے علاقے کے حساب کتاب اور نمونے حاصل کرنے کے لیے آج ہی ہم سے رابطہ کریں!

ابھی رابطہ کریں۔



لیڈ ٹائم

-اسٹاک کی تفصیلات میں: کٹنگ اور ڈسپیچ 3-5 کام کے دنوں میں مکمل ہو گئی (1.0mm–3.0mm کی موٹائی کے ساتھ معیاری اسٹاک بیس شیٹس پر لاگو)۔

اپنی مرضی کے احکامات: 7-15 کام کے دن۔ ہم ہول پیٹرن کی پیچیدگی اور پروڈکشن شیڈولنگ کی بنیاد پر شفاف پروگریس اپ ڈیٹ فراہم کرتے ہیں۔



کوالٹی کنٹرول

مصنوعات کی ہر کھیپ کو معائنہ کے تین سخت مراحل سے گزرنا چاہیے، متعلقہ رپورٹس کے ساتھ:

مواد کی تصدیق: ٹائٹینیم (Ti) مواد معیار پر پورا اترتا ہے اس بات کو یقینی بنانے کے لیے ہینڈ ہیلڈ مثبت مواد کی شناخت (PMI) سپیکٹرو میٹر کا استعمال کرتے ہوئے 100% مواد کی دوبارہ جانچ۔

جہتی معائنہ: سوراخ کے قطر (D)، پچ (P)، مارجن کی چوڑائی کے ساتھ ساتھ چادروں کی لمبائی، چوڑائی، اور موٹائی کی برداشت کی پیمائش۔

جسمانی معائنہ: چپٹی کے لیے فیلر گیج ٹیسٹنگ؛ بصری معائنہ اس بات کی ضمانت دیتا ہے کہ سطح پر کوئی خراش نہیں، کوئی نامکمل پنچ نہیں، اور کوئی باہم جڑے ہوئے سوراخ نہیں۔

ہم تعمیل کو یقینی بنانے کے لیے کوالٹی ٹریس ایبلٹی دستاویزات کا ایک مکمل سیٹ فراہم کرتے ہیں:

EN 10204 3.1 مل ٹیسٹ سرٹیفکیٹ (MTR): تفصیلی کیمیائی ساخت، جسمانی خصوصیات، اور گرمی کے علاج کی حیثیت کو ریکارڈ کرنا۔

کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن: ISO 9001:2015 تصدیق شدہ۔

معیاری برآمدی پیکیجنگ

سطح کی حفاظت: خروںچ کو روکنے کے لیے ہر شیٹ کے درمیان نمی سے بچاؤ والا کاغذ یا PE حفاظتی فلم۔

بیس سپورٹ: لفٹنگ کے دوران شیٹ کی خرابی کو روکنے کے لیے نچلے حصے میں موٹی کراس بیم کے ساتھ مضبوط لکڑی کے پیلیٹ (فیومیگیٹڈ یا فیومیگیشن-مفت آپشنز) برآمد کریں۔

بیرونی تحفظ: چاروں طرف گتے اور کونے کے محافظوں سے لپیٹے ہوئے، واٹر پروف اسٹریچ فلم سے ڈھکے ہوئے، اور کراس-اعلی-مضبوط اسٹیل کے پٹے سے تقویت یافتہ۔

لیبل لگانا: واضح طور پر چسپاں شپنگ مارکس جو وضاحتیں، ہیٹ نمبرز، اور ٹکڑوں کی تعداد کو بیان کرتے ہیں۔
